NIDEC變頻器M701-034-00100A技術參數
M701 = Unidrive SP replacement |
03 = Frame Size |
4 = 4 - 400 V |
10100A |

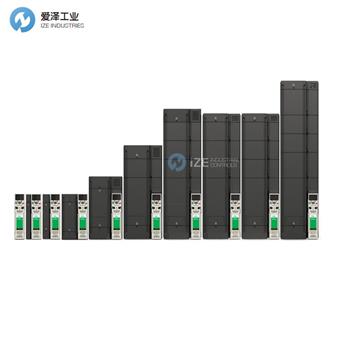

NIDEC變頻器M701系列介紹
PRODUCTBESCHRIJVING
De Unidrive M701 is één van de mogelijkheden om de Unidrive SP te vervangen.
De Unidrive M701 is een uitgebreide systeemregelaar, inclusief onboard Modbus RTU, voor hoog dynamische en nauwkeurige applicaties en stuurt inductiemotoren open of closed loop, servo- of lineairmotoren of permanent magneetmotoren open of closed loop aan. De encoderpoort ondersteunt vele type encoders en resolvers. Configuratie als Active Front End is ook mogelijk.
De regelaar is voorzien van een Advanced Motion Controller:
Real-time tasks
250 μs cycle time
Motion profile generator
Electronic gearbox
Interpolated CAM
Homing functions
High speed position freeze
Overige kenmerken:
Diverse veldbussen beschikbaar
PLC onboard (CoDeSys), uit te breiden met applicatiemodules
3 SI-Optieslots
Meertalig LCD tekstdisplay voor snel programmeren en diagnose stellen
STO (Safe Torque Off) ingang
Interne oscilloscoop voor diagnose en inregelen
SD-kaart optie voor het opslaan en kopi?ren van parameters en/of PLC programma's
SmartCard optie voor het opslaan en kopi?ren van parameters en/of PLC programma's
24 V backup onboard
Feedback
De Unidrive M701 ondersteunt de volgende feedback devices / methodes:
Kwadratuur incrementele encoder met of zonder markerpuls
Frequency Direction incrementele encoder met of zonder markerpuls
Forward Reverse incrementele encoder met of zonder markerpuls
Kwadratuur incrementeel met U-V-W commutatiesignalen
Frequency Direction incrementeel met U-V-W commutatiesignalen
Forward Reverse met U-V-W commutatiesignalen
SinCos incrementele encoder met of zonder markerpuls
SinCos met Hiperface comms protocol voor absolute positive
EnDat comms protocol
SinCos met absoluut EnDat comms protocol
Absoluut SSI met gray of binair code
SinCos met SSI comms protocol.
SinCos met U-V-W commutatiesignalen
BiSS comms protocol
Resolver
SinCos incrementele encoder met of zonder markerpuls met een absoluut SinCos kanaal
Uitsluitend U-V-W commutatiesignalen t.b.v open loop permanentmagneet motoren
SinCos met BiSS comms protocol
產品描述
Unidrive M701 是替換 Unidrive SP 的選項之一。
Unidrive M701 是一款綜合系統控制器，包括板載 Modbus RTU，適用于高動態和精確的應用，并控制感應電機開環或閉環、伺服或線性電機或永磁電機開環或閉環。編碼器端口支持多種類型的編碼器和解析器。也可以配置為有源前端。
該控制器配備了高級運動控制器：
實時任務
250 秒循環時間
運動軌跡發生器
電子變速箱
插值凸輪
歸位功能
高速位置凍結
其他特點：
提供各種現場總線
板載 PLC (CoDeSys)，可通過應用模塊進行擴展
3 個 SI 選項插槽
多語言 LCD 文本顯示，用于快速編程和診斷
STO（安全轉矩關閉）輸入
用于診斷和調諧的內部示波器
用于保存和復制參數和/或 PLC 程序的 SD 卡選項
用于保存和復制參數和/或 PLC 程序的智能卡選項
24V板載備份
反饋
Unidrive M701 支持以下反饋設備/方法：
帶或不帶標記脈沖的正交增量編碼器
帶或不帶標記脈沖的頻率方向增量編碼器
帶或不帶標記脈沖的正反轉增量編碼器
帶有 U-V-W 換向信號的正交增量
頻率方向增量與 U-V-W 換向信號
帶有 U-V-W 換向信號的正反向
帶或不帶標記脈沖的 SinCos 增量編碼器
帶 Hiperface 通信協議的 SinCos 絕對正向
AndDat 通訊協議
具有絕對 EnDat 通信協議的 SinCos
帶灰色或二進制代碼的絕對 SSI
帶有 SSI 通信協議的 SinCos。
帶有 U-V-W 換向信號的 SinCos
BiSS 通信協議
解析器
帶或不帶標記脈沖的 SinCos 增量編碼器，帶絕對 SinCos 通道
僅適用于開環永磁電機的 U-V-W 換向信號
帶有 BiSS 通信協議的 SinCos
NIDEC變頻器其他常用型號：
NIDEC M701-034-00100A
NIDEC M701-034-00045A
NIDEC M701-03400073A-10100AB100
NIDEC server Driver NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于NIDEC變頻器M701-034-00100A的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
