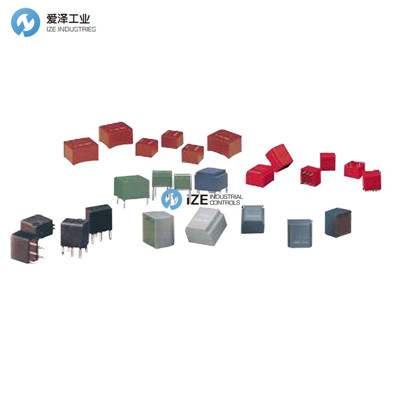

SIRIO脈沖驅動變壓器TI系列產品參數及選型表
根據與每個不同應用領域相關的安全標準，當需要將電脈沖從控制傳遞到功率級時，脈沖變壓器用于高頻功率轉換器，保持電路之間的電流隔離。
電信號施加到初級側并傳輸到次級側，以發射功率BJT，功率MOSFET，IGBT，SCR，GTO，TRIAC。
特征
在高頻功率轉換系統中，由于設備參數的不同，如額定功率、額定電壓和電流、應用領域等，有幾種不同的控制技術可供選擇。
脈沖變壓器的主要特點如下：
? n 初級到次級匝數比
? Vt 最小電壓*時間區域（稱為傳輸區域），可以在次級側使用單極性脈沖傳輸，而不會導致磁芯飽和，參考溫度為25°C
? LP 初級繞組電感
? Ck 繞組之間的耦合能力
? Ls 主泄漏電感，是在主側測得的電感值，二次繞組短路
? RP 初級繞組電阻
? RS 二次繞組電阻
? tr 上升時間，是在次級側連接額定負載電阻時傳遞脈沖所需的時間;該值與漏感值緊密相關
? Imax 最大二次電流，上升時間等于tr（額定負載電阻連接到次級繞組）
? Ip 額定初級有效電流（熱電流）
? fn 額定工作頻率（或最佳頻率范圍）
? Uis 兩個繞組之間的最大工作電壓
? Up 兩個繞組之間的隔離電壓
Pulse transformers are used in high frequency power converters, when it is required to trasfer an electrical pulse from the control to the power stage, keeping the galvanic isolation between the circuits, according to the safety standards related to each different application fields.
The electrical signal is applied to the primary side and transferred to the secondary side, to fire power BJTs, power MOSFETs, IGBTs, SCRs, GTOs, TRIACs.
Features
In high frequency power conversion systems, several control techniques are available and they differ from each other because of the striking apparatus parameters, like rated power, rated voltages and currents, field of application.
? n primary to secondary turns ratio
? Vt minimum voltage*time area (called transfer area) that can be trasferred at the secondary side with unipolar pulse, without causing the core saturation, referred to the temperature of 25°C
? LP primary winding inductance
? Ck coupling capacity between windings
? Ls primary leakage inductance, it is the inductance value measured at the primary side, with the secondary winding short-circuited
? RP primary winding resistance
? RS secondary winding resistance
? tr rise time, it is the time that takes to trasfer the pulse when the rated load resistance is connected at the secondary side; this value is tightly connected to the leakage inductance value
? Imax maximum secondary current, available with a rise time equal to tr (rated load resistance connected to the secondary winding)
? Ip rated primary effective current (thermal current)
? fn rated working frequency (or optimum frequency range)
? Uis maximum working voltage between two windings
? Up isolation voltage between two windings
SIRIO脈沖驅動變壓器TI系列規格概述
愛澤工業(IZE INDUSTRIES)特價經銷、常用SIRIO脈沖驅動變壓器型號：
SIRIO脈沖驅動變壓器TI105630
SIRIO脈沖驅動變壓器TI105645
SIRIO脈沖驅動變壓器TI108001
SIRIO脈沖驅動變壓器TI108002
SIRIO脈沖驅動變壓器TI108010
SIRIO脈沖驅動變壓器TI108020
SIRIO脈沖驅動變壓器TI108021
SIRIO脈沖驅動變壓器TI108022
SIRIO脈沖驅動變壓器TI108030
SIRIO脈沖驅動變壓器TI108040
SIRIO脈沖驅動變壓器TI108050
SIRIO脈沖驅動變壓器TI108060
SIRIO脈沖驅動變壓器TI109202
SIRIO脈沖驅動變壓器TI109204
SIRIO脈沖驅動變壓器TI109205
SIRIO脈沖驅動變壓器TI109210
SIRIO脈沖驅動變壓器TI109212
SIRIO脈沖驅動變壓器TI109213
SIRIO脈沖驅動變壓器TI109214
SIRIO脈沖驅動變壓器TI109215
SIRIO脈沖驅動變壓器TI109217
SIRIO脈沖驅動變壓器TI109220
SIRIO脈沖驅動變壓器TI109221
SIRIO脈沖驅動變壓器TI109226
SIRIO脈沖驅動變壓器TI110143
SIRIO脈沖驅動變壓器TI110144
SIRIO脈沖驅動變壓器TI110145
SIRIO脈沖驅動變壓器TI110153
SIRIO脈沖驅動變壓器TI110154
SIRIO脈沖驅動變壓器TI110155
SIRIO脈沖驅動變壓器TI110233
SIRIO脈沖驅動變壓器TI110234
SIRIO脈沖驅動變壓器TI110235
SIRIO脈沖驅動變壓器TI110239
SIRIO脈沖驅動變壓器TI111010
SIRIO脈沖驅動變壓器TI111020
SIRIO脈沖驅動變壓器TI111030
SIRIO脈沖驅動變壓器TI111040
SIRIO脈沖驅動變壓器TI112010
SIRIO脈沖驅動變壓器TI112020
SIRIO脈沖驅動變壓器TI112045
SIRIO脈沖驅動變壓器TI112130
SIRIO脈沖驅動變壓器TI112140
SIRIO脈沖驅動變壓器TI113115
SIRIO脈沖驅動變壓器TI113119
SIRIO脈沖驅動變壓器TI113130
SIRIO脈沖驅動變壓器TI113140
SIRIO脈沖驅動變壓器TI113145
SIRIO脈沖驅動變壓器TI113150
SIRIO脈沖驅動變壓器TI113160
SIRIO脈沖驅動變壓器TI114050
SIRIO脈沖驅動變壓器TI114060
SIRIO脈沖驅動變壓器TI114065
SIRIO脈沖驅動變壓器TI114070
SIRIO脈沖驅動變壓器TI114080
SIRIO脈沖驅動變壓器TI117110
SIRIO脈沖驅動變壓器TI117120
SIRIO脈沖驅動變壓器TI117147
SIRIO脈沖驅動變壓器TI117155
SIRIO脈沖驅動變壓器TI117160
SIRIO脈沖驅動變壓器TI117263
SIRIO脈沖驅動變壓器TI117610
SIRIO脈沖驅動變壓器TI117615
SIRIO脈沖驅動變壓器TI118310
SIRIO脈沖驅動變壓器TI118320
SIRIO脈沖驅動變壓器TI118330
SIRIO脈沖驅動變壓器TI118340
SIRIO脈沖驅動變壓器TI118350
SIRIO脈沖驅動變壓器TI118360
SIRIO脈沖驅動變壓器TI118370
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的首選渠道。
愛澤工業為用戶提供咨詢、資料上門、輔助選型，售后安裝服務，操作人員免費培訓等服務。
歡迎來電索取樣本資料和產品信息。
如果有任何關于SIRIO脈沖驅動變壓器TI系列的疑問，請隨時與我們聯系，愛澤工業（86-021-35350722）。我們將盡全力解決您的問題。
有關SIRIO脈沖驅動變壓器TI系列產品更詳細的信息或者購買SIRIO脈沖驅動變壓器TI系列相關產品，請聯系愛澤工業。
