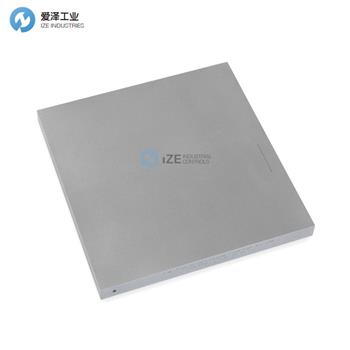

PH TOOL基本校準塊ASME Basic Cal Block, 0.5-in. Thick 304產品簡介
描述
用于建立焊縫 UT 檢查的主要參考響應。
塊包含三個側鉆孔，深度至少為 1.5，直徑為 3/32。貫穿厚度的孔位置為 ?、? 和 ?T。還包含兩個 EDM 凹槽，尺寸為 2%T 深 x 1/4 最大寬 x 1.0 最小長。符合 ASME Sec V Art. 4 圖 T-434.2.1。
ASME 基本校準塊旨在代表實際組件，因此不具有大多數通用測試塊（如 IIW 或 DSC）上的光滑掃描表面。相反，我們的基本校準塊的所有表面都經過噴砂處理，以創建更符合真實檢查條件的粗糙表面紋理。
尺寸：? 厚 x 6? 寬 x 6.0 長
Description
Used for establishment of primary reference responses for UT examination of welds.
Block contains three side-drilled holes at 1.5 deep minimum at 3/32 diameter. Hole locations through the thickness are ?, ?, and ?T. Also contains two EDM notches measuring 2%T deep x 1/4 max wide x 1.0 long min. In accordance with ASME Sec V Art. 4 Fig. T-434.2.1.
ASME Basic Calibration Blocks are intended to be representative of actual components, and therefore do not have the smooth scanning surfaces found on most general-purpose test blocks like the IIW or DSC. Instead, our Basic Calibration Blocks are media blasted on all surfaces to create a rough surface texture that is more characteristic of real-world inspection conditions.
Dimensions: ? thick x 6? wide x 6.0 long
