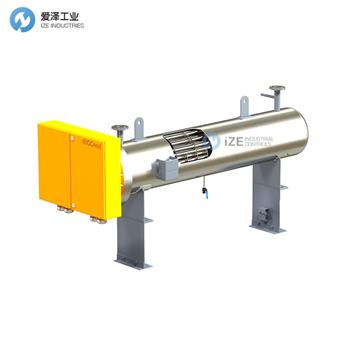

GC HEAT高密度法蘭加熱器GC-flow描述
設備編號：D03-00054
檢驗壓力：2.9 bar
認證指令：PED 2014/68/EU
法蘭板/加熱器材料編號：3.1 EN 10204
認證機構：GC-heat
防爆：否
表面負荷：3.70 W/cm2
GC法蘭總長度：1340 mm
包圍圓直徑：292 mm
加熱對象：乳化液
硅膠免費：否
工作壓力 PS：2 bar
工作溫度 TS：40°C
公稱寬度 DN：300
公稱壓力 PN：10
DIN標準：EN1092-1/05 型號A
法蘭板材料：P250GH
GC管材：1.4571
GC管數量：54
尺寸：16.00 mm
GC管密封：硅膠密封
GC管浸入長度：1000 mm
未加熱長度：200 mm
流動插入件：流動迷宮
插入件數量：2
冷卻軌類型：封閉式
冷卻軌長度：100 mm
冷卻軌材質：不銹鋼
功率：160 kW（-10/+5%）
電壓：380 V
切換方式：交流（AC）
加熱等級數：6
A級編號：3
A級功率：35.5 kW（-10/+5%）
B級編號：3
B級功率：17.7 kW（-10/+5%）
熱電偶口袋數：1個
防護等級：IP54
接線箱尺寸：600 x 600 x 210 mm，鍍鋼漆面
溫度限制器：Jumo heattherm +50°C.. +300°C（連接于一級）
流管信息：
法蘭板公稱寬度 DN：300
法蘭板公稱壓力 PN：10
法蘭板DIN：EN1092-1/11
法蘭板材質：鋼
流動管材質：鋼
外殼直徑：323 mm
外殼長度：1308 mm
表面：內部未處理，外部未處理面打 Ground
結構：垂直安裝
保溫：由客戶執行
基座：腳板
總長度：1900 mm
連接數量：2
連接公稱寬度 DN：100
連接公稱壓力 PN：16
連接材料：鋼
連接法蘭DIN：EN1092-1/11
排氣方式：1英寸套筒
排氣孔：無
Article number:D03-00054
Inspection pressure:2.9 bar
Approval directive:PED 2014/68/EU
Material number flange plate/heater:3.1 EN 10204
Approval by: :GC-heat
Explosion proof:no
Surface load:3.70 W/cm2
Approx. total length GC-flange:1340 mm
φ bounding circle:292 mm
For heating of:Emulsion
Silicone free:no
Operating pressure PS:2 bar
Operating temperature TS:40°C
Nominal width DN:300
Nominal pressure PN:10
DIN:EN1092-1/05 Shape A
Material flange plate:P250GH
Material GC-tube:1.4571
Number of GC tube:54
Dimension:16.00 mm
Sealing GC-tube:Silicone sealed
Immersion length GC-tube:1000 mm
Unheated length:200 mm
Flow inserts:flow labyrinth
Number of inserts:2
Type of cooling track:closed
Length cooling track:100 mm
Material cooling track:Stainless steel
Power:160 kW (-10/+5%)
Voltage:380 V
Switching:AC 1 alternating current
Number of heating levels:6
Level A number:3
Level A power:35.5 kW (-10/+ 5%)
Level B number:3
Level B power:17.7 kW (-10/+5%)
Number thermocouple pocket:1 piece
Protection type:IP54
Dimension connection box:600 x 600 x 210 mm, plated steel painted
Temperature limiter:Jumo heattherm + 50°C.. + 300°C (attached to level 1)
Information of the flow pipe:
Flange plate nominal width DN:300
Flange plate nominal pressure PN:10
Flange plate DIN:EN1092-1/11
Flange plate material:Steel
Material flow pipe:Steel
Diameter housing:323 mm
Length housing:1308 mm
Surface:Raw internal, externally grounded on untreated surface
Execution: :Vertical
Heat insulation:Executed by the customer
Base:Foot plate(s)
Approx. total length:1900 mm
Number of connection(s):2
Connection nominal width DN:100
Connection nominal pressure PN:16
Connection material:Steel
Connection flange DIN:EN1092-1/11
Deflation:1"-sleeve
Air vent:Without
