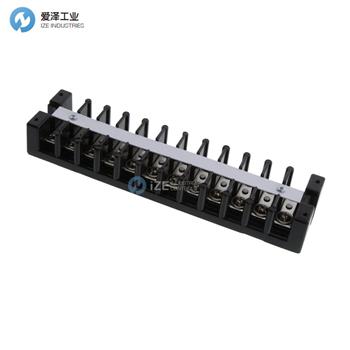

MARATHON端子排1512STD技術參數

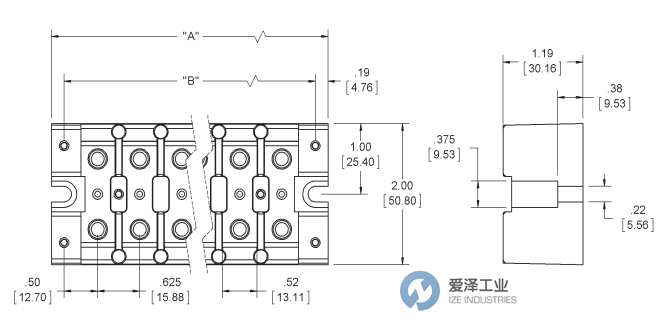

Catalog # | 1512 |
|
# of Poles | 12 | |
A | 8.25 | |
B | 7.88 |
MARATHON端子排15xx STD系列介紹
信息
雙排接線端子塊提供多種線對線間隔。每個系列都有多種硬件和標記選項可供選擇。
規格
75 安培（使用準備好的電線）
30 安培（使用裸線）
600 伏 AC/DC
底座：酚醛樹脂，150°C（UL RTI）
螺絲：#10-32 螺絲，十字槽，黃銅，鍍鎳
連接器：黃銅，鍍鎳
線對線間距：5/8"（0.625"）
裸線范圍：#10-22 AWG 銅
接受最大寬度為0.50"的端子
1500 TP 產品僅適用：
符合 UL 標準
使用環形/叉形端子時最大75A
使用裸線時最大20A
600V
特點/優勢：
1500 TP 產品僅適用：
內置“測試點”（TP），可與香蕉測試引線連接，以便于：
執行控制電路測試
進行控制電路測量
General Information
Double Row Terminal Blocks are available in many line-to-line spacings. Each series has many hardware and marking options available.
Specifications
75 amps with prepared wire
30 amps with bare wire
600 volts AC/DC
Base, phenolic, 150°C (UL RTI)
Screws, #10-32 phil-slot, brass, nickel plated
Connector, brass, nickel plated
5/8" (.625") line-to-line spacing
Bare wire range #10-22 AWG CU
Accepts lugs w/max width of .50"
1500 TP Products Only:
UL Compliant
75A max with ring/fork terminals
20A max with bare wire
600V
Features/Benefits:
1500 TP Products Only:
Integral "Test Points" (TP) that enable connections with banana test leads in order to:
Perform control circuit testing
Make control circuit measurements
MARATHON端子排15xx STD系列其他常用型號：
MARATHON 1502STD
MARATHON 1504STD
MARATHON 1506STD
MARATHON 1508STD
MARATHON 1512STD
MARATHON 1502SC
MARATHON 1504SC
MARATHON 1506SC
MARATHON 1508SC
MARATHON 1512SC
MARATHON 1502DJ
MARATHON 1504DJ
MARATHON 1506DJ
MARATHON 1508DJ
MARATHON 1512DJ
MARATHON 1502ST
MARATHON 1504ST
MARATHON 1506ST
MARATHON 1508ST
MARATHON 1512ST
MARATHON 15XXTP
MARATHON 1506TP
MARATHON 1508TP
MARATHON 1512TP
